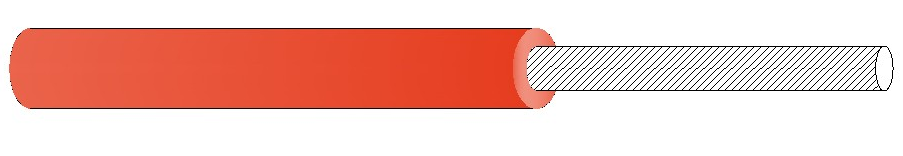

EV新能源汽車高壓硅膠線
TAGS:
技術資料
電纜材料
導體：祼銅
護套;180℃硅橡膠
電纜特性
額定電壓1500V，火花電壓高大10KV
彎曲半徑≥5OD，便于安裝
電纜單根阻燃滿足VW-1
絕緣材料滿足UL94-V0
不含鹵素，環保型電纜
參考標準(ISO6722;GB/T25085;GB/T2591;QC/T 1037)
詳細尺寸以產品規格書為準
電纜材料
導體：祼銅
護套;180℃硅橡膠
電纜特性
額定電壓1500V，火花電壓高大10KV
彎曲半徑≥5OD，便于安裝
電纜單根阻燃滿足VW-1
絕緣材料滿足UL94-V0
不含鹵素，環保型電纜
參考標準(ISO6722;GB/T25085;GB/T2591;QC/T 1037)
詳細尺寸以產品規格書為準
|
導體 Conductor |
絕緣體 Insulation |
電氣特性 Electrical Properties | ||
|
線規 mm2 |
導體構造 Conductor Construction NO.xфmm |
直徑 Diameter mm |
完成外徑 Outer Diameter mm |
*大導體直流電阻 Max.Conductor Resistance DC 20℃ Ω/km |
| 0.5 | 16/0.20 | 0.90 | 2.9 | 37.1 |
| 0.75 | 24/0.20 | 1.10 | 3.1 | 24.7 |
| 1.0 | 65/0.15 | 1.30 | 3.7 | 18.5 |
| 1.5 | 49/0.20 | 1.60 | 4.0 | 12.7 |
| 2.0 | 64/0.20 | 1.85 | 4.25 | 9.42 |
| 2.5 | 79/0.20 | 2.10 | 4.5 | 7.6 |
| 3.0 | 98/0.20 | 2.45 | 4.9 | 6.15 |
| 4.0 | 133/0.2 | 2.85 | 5.2 | 4.71 |
| 6 | 190/0.2 | 3.50 | 5.6 | 3.14 |
| 10 | 323/0.20 | 4.50 | 7.8 | 1.82 |
| 16 | 513/0.2 | 5.70 | 8.8 | 1.16 |
| 25 | 879/0.19 | 7.2 | 9.8 | 0.74 |
| 35 | 1228/0.19 | 8.40 | 11.6 | 0.53 |
| 50 | 1755/0.19 | 10.0 | 13.1 | 0.37 |
| 70 | 2479/0.19 | 11.9 | 15.4 | 0.26 |
