MIL-W-81822
MIL-W-81822/4 MIL線纜
TAGS:
應用與描述：
單芯擠壓擠壓聚偏氟乙烯(PTFE) 絕緣 MIL-W-81822/4 電纜用于電子設備及計算機背板，此類線纜有良好的直通性及耐磨性，實心導體可以在計算機背板的線圈上使用。

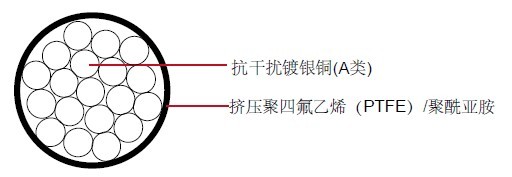

結構：
抗干擾鍍銀銅(A類)
擠壓聚四氟乙烯(PTFE)/聚酰亞胺
導體：
A類: 抗干擾鍍銀銅
B類: 鍍銀無氧銅
C類: 鍍銀高強度銅合金
絕緣：擠壓聚四氟乙烯(PTFE)/聚酰亞胺
特性：
額定溫度：200ºC
額定電壓：300 volts
MIL-W-81822/4 繞線– 聚四氟乙烯(PTFE)/聚酰亞胺
SAE AS81822/4
顏色編碼: MIIL-STD-104
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 | 絕緣直徑 （*小） | 絕緣直徑 （*大） | *大電阻 @ 20°C | 重量 | |||
|---|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | IN | MM | OHMS/ MFT | LBS/MFT | ||
| Type A | |||||||||
| 20 | Solid | 0.0320 | 0.813 | 0.044 | 1.120 | 0.048 | 1.220 | 10.40 | 4.2 |
| 22 | Solid | 0.0253 | 0.643 | 0.037 | 0.940 | 0.041 | 1.040 | 16.80 | 2.8 |
| 24 | Solid | 0.0201 | 0.511 | 0.0325 | 0.826 | 0.0355 | 0.902 | 26.50 | 1.9 |
| 26 | Solid | 0.0159 | 0.404 | 0.028 | 0.711 | 0.031 | 0.787 | 42.70 | 1.3 |
| 28 | Solid | 0.0126 | 0.320 | 0.025 | 0.635 | 0.028 | 0.711 | 68.00 | 1.0 |
| 30 | Solid | 0.0100 | 0.254 | 0.0185 | 0.47 | 0.0205 | 0.521 | 108.00 | 0.6 |
| Type B | |||||||||
| 20 | Solid | 0.032 | 0.813 | 0.0440 | 1.120 | 0.0480 | 1.220 | 10.40 | 4.2 |
| 22 | Solid | 0.0253 | 0.643 | 0.0370 | 0.940 | 0.0410 | 1.040 | 16.80 | 2.8 |
| 24 | Solid | 0.0201 | 0.511 | 0.0325 | 0.826 | 0.0355 | 0.902 | 26.50 | 1.9 |
| 26 | Solid | 0.0159 | 0.404 | 0.0280 | 0.711 | 0.0310 | 0.787 | 42.70 | 1.3 |
| 28 | Solid | 0.0126 | 0.320 | 0.0250 | 0.635 | 0.0280 | 0.711 | 68.00 | 1.0 |
| 30 | Solid | 0.0100 | 0.254 | 0.0185 | 0.470 | 0.020 | 0.521 | 108.00 | 0.6 |
| Type C | |||||||||
| 20 | Solid | 0.0320 | 0.813 | 0.0440 | 1.120 | 0.0480 | 1.220 | 12.20 | 4.2 |
| 22 | Solid | 0.025 | 0.643 | 0.0370 | 0.940 | 0.0410 | 1.040 | 19.70 | 2.8 |
| 24 | Solid | 0.0201 | 0.511 | 0.0325 | 0.826 | 0.0355 | 0.902 | 31.00 | 1.9 |
| 26 | Solid | 0.0159 | 0.404 | 0.0280 | 0.711 | 0.0310 | 0.787 | 50.40 | 1.3 |
| 28 | Solid | 0.0126 | 0.320 | 0.0250 | 0.635 | 0.0280 | 0.711 | 79.40 | 1.0 |
| 30 | Solid | 0.0100 | 0.254 | 0.0185 | 0.470 | 0.0205 | 0.521 | 126.00 | 0.6 |
