MIL-W-81044
MIL-W-81044/8 MIL線纜
TAGS:
應用與描述：
美軍標特種MIL-W-81044線纜廣泛應用于航空、航天、艦船、軍用車輛，導彈及其他電子產品等工業領域。該系列雙層導線具有重量輕，耐低高溫等性能，適合于高密度布線，具有優良的耐直通性，耐磨，耐冷，及抗常見的化學品腐蝕。

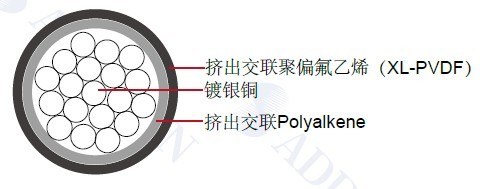

結構：
導體：鍍銀銅
絕緣：擠出交聯Polyalkene
護套：擠出交聯聚偏氟乙烯(XL-PVDF)
絕緣材料的厚度：30 mil ( 0.8 mm) 到 85 mil ( 2.2mm)
特性：
額定溫度：150°C
額定電壓：600 volts
MIL-W-81044/8
SAE AS81044
10 種基本顏色
尺寸和重量：
| AWG | 導體絞合 | 成纜外徑 (*小) | 成纜外徑 ( *大) |
重量 LBS/MFT | ||
|---|---|---|---|---|---|---|
| IN | MM | IN | MM | |||
| 24 | 19/36 | 0.052 | 1.321 | 0.056 | 1.422 | 2.70 |
| 22 | 19/34 | 0.059 | 1.499 | 0.065 | 1.651 | 3.90 |
| 20 | 19/32 | 0.067 | 1.702 | 0.073 | 1.854 | 5.50 |
| 18 | 19/30 | 0.077 | 1.956 | 0.083 | 2.108 | 8.00 |
| 16 | 19/29 | 0.085 | 2.159 | 0.093 | 2.362 | 10.10 |
| 14 | 19/27 | 0.104 | 2.642 | 0.112 | 2.845 | 15.50 |
| 12 | 37/28 | 0.122 | 3.099 | 0.130 | 3.302 | 23.00 |
| 10 | 37/26 | 0.150 | 3.810 | 0.160 | 4.064 | 35.70 |
| 8 | 133/29 | 0.208 | 5.283 | 0.220 | 5.588 | 62.80 |
| 6 | 133/27 | 0.257 | 6.528 | 0.271 | 6.883 | 99.30 |
| 4 | 133/25 | 0.312 | 7.925 | 0.328 | 8.331 | 153.00 |
| 2 | 665/30 | 0.388 | 9.855 | 0.412 | 10.465 | 247.00 |
| 1/0 | 1045/30 | 0.474 | 12.040 | 0.506 | 12.852 | 377.00 |
