MIL-W-81044
MIL-W-81044/5 MIL線纜
TAGS:
應用與描述：
美軍標特種MIL-W-81044線纜廣泛應用于航空、航天、艦船、軍用車輛，導彈及其他電子產品等工業領域。該系列雙層導線具有重量輕，耐低高溫等性能，適合于高密度布線，具有優良的耐直通性，耐磨，耐冷，及抗常見的化學品腐蝕。

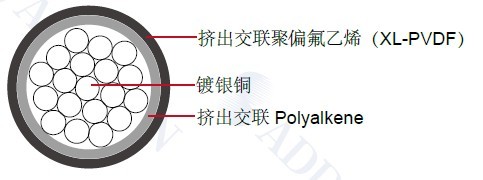

結構：
導體：鍍銀銅
絕緣：擠出交聯 Polyalkene
護套：擠出交聯聚偏氟乙烯(XL-PVDF)
絕緣材料的厚度：30 mil ( 0.8 mm) 到 85 mil ( 2.2mm)
特性：
額定溫度：150°C
額定電壓：600 volts
MIL-W-81044/5
SAE AS81044
10 種基本顏色
尺寸和重量：
| AWG | 導體絞合 | 成纜外徑 (*小) | 成纜外徑 ( *大) | 重量 | ||
|---|---|---|---|---|---|---|
| IN | MM | IN | MM | LBS/MFT | ||
| 24 | 19/36 | 0.055 | 1.397 | 0.059 | 1.499 | 3.00 |
| 22 | 19/34 | 0.066 | 1.676 | 0.072 | 1.829 | 4.30 |
| 20 | 19/32 | 0.075 | 1.905 | 0.081 | 2.057 | 6.10 |
| 18 | 19/30 | 0.085 | 2.159 | 0.091 | 2.311 | 8.70 |
| 16 | 19/29 | 0.095 | 2.413 | 0.101 | 2.565 | 10.90 |
| 14 | 19/27 | 0.111 | 2.819 | 0.119 | 3.023 | 16.20 |
| 12 | 37/28 | 0.127 | 3.226 | 0.135 | 3.429 | 24.20 |
| 10 | 37/26 | 0.156 | 3.962 | 0.166 | 4.216 | 36.50 |
| 8 | 133/29 | 0.213 | 5.410 | 0.225 | 5.715 | 65.00 |
| 6 | 133/27 | 0.262 | 6.655 | 0.276 | 7.010 | 103.00 |
| 4 | 133/25 | 0.317 | 8.052 | 0.333 | 8.458 | 158.00 |
| 2 | 665/30 | 0.392 | 9.957 | 0.416 | 10.566 | 252.00 |
| 1/0 | 1045/30 | 0.478 | 12.141 | 0.510 | 12.954 | 380.00 |
