MIL-W-22759/15 MIL線纜
TAGS:
應用與描述：
單芯美軍標 MIL-W-22759/15 絕緣為擠出氟化乙烯-丙烯共聚物(FEP)的線纜用于軍事及航空航天等領域。

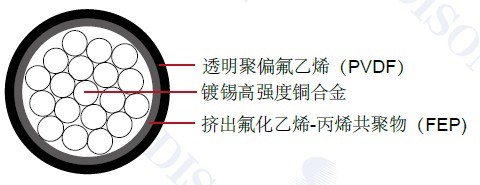

結構：
導體:鍍錫高強度銅合金
絕緣:擠出氟化乙烯-丙烯共聚物(FEP)
護套:透明聚偏氟乙烯(PVDF)
絕緣材料厚度:11 mil ( 0.30 mm)
特性：
額定溫度:135°C
額定電壓:600 volts
SAE AS22759/15
顏色代碼:MIL-STD-681
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 ( *小) | 導體直徑 (*大) | 成纜外徑 (*小) | 成纜外徑 ( *大) |
重量 LBS/MFT | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | IN | MM | IN | MM | |||
| 26 | 19/38 | 0.018 | 0.457 | 0.020 | 0.508 | 0.035 | 0.889 | 0.039 | 0.991 | 1.75 |
| 24 | 19/36 | 0.023 | 0.584 | 0.026 | 0.660 | 0.040 | 1.016 | 0.044 | 1.118 | 2.42 |
| 22 | 19/34 | 0.029 | 0.737 | 0.330 | 8.382 | 0.045 | 1.143 | 0.051 | 1.295 | 3.59 |
| 20 | 19/32 | 0.037 | 0.94 | 0.041 | 1.041 | 0.053 | 1.346 | 0.059 | 1.499 | 5.22 |
