MIL-W-22759
MIL-W-22759/3 MIL線纜
TAGS:
應用與描述：
單芯美軍標 MIL-W-22759/3 絕緣為擠出聚四氟乙烯(PTFE), 擠出氟化乙烯-丙烯共聚物(FEP), 玻璃絲編織的線纜用于軍事及航空航天、艦船、電子等工業領域。線纜用于飛機引擎及高磨損的惡劣環境下。

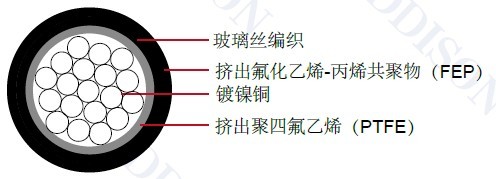

結構：
導體：鍍鎳銅
絕緣：擠出聚四氟乙烯(PTFE), 擠出氟化乙烯-丙烯共聚物(FEP), 玻璃絲編織
絕緣材料厚度：40 mil ( 1.0 mm) 到 125 mil ( 3.2mm)
特性：
額定溫度: 260°C
額定電壓: 600 volts
SAE AS22759/3
顏色代碼：MIL-STD-681
尺寸和重量：
| AWG | 導體絞合 |
導體直徑 ( *小)
|
導體直徑 (*大)
|
成纜外徑 (*小)
|
成纜外徑 ( *大)
|
重量 LBS/MFT | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | IN | MM | IN | MM | |||
| 22 | 19/34 | 0.029 | 0.737 | 0.033 | 0.838 | 0.08 | 2.032 | 0.088 | 2.235 | 5.9 |
| 20 | 19/32 | 0.037 | 0.940 | 0.041 | 1.041 | 0.09 | 2.286 | 0.098 | 2.489 | 7.9 |
| 18 | 19/30 | 0.046 | 1.168 | 0.051 | 1.295 | 0.10 | 2.540 | 0.110 | 2.794 | 11.0 |
| 16 | 19/29 | 0.052 | 1.321 | 0.058 | 1.473 | 0.115 | 2.921 | 0.125 | 3.175 | 13.6 |
| 14 | 19/27 | 0.065 | 1.651 | 0.073 | 1.854 | 0.133 | 3.378 | 0.143 | 3.632 | 18.5 |
| 12 | 37/28 | 0.084 | 2.134 | 0.090 | 2.286 | 0.152 | 3.861 | 0.162 | 4.115 | 26.6 |
| 10 | 37/16 | 0.106 | 2.692 | 0.114 | 2.896 | 0.174 | 4.420 | 0.188 | 4.775 | 41.5 |
| 8 | 133/29 | 0.158 | 4.013 | 0.173 | 4.394 | 0.241 | 6.121 | 0.255 | 6.477 | 77.4 |
| 6 | 133/27 | 0.198 | 5.029 | 0.217 | 5.512 | 0.283 | 7.188 | 0.303 | 7.696 | 115.0 |
| 4 | 133/25 | 0.250 | 6.350 | 0.274 | 6.960 | 0.40 | 10.16 | 0.430 | 10.922 | 184.0 |
| 2 | 665/30 | 0.320 | 8.128 | 0.340 | 8.636 | 0.405 | 10.287 | 0.435 | 11.049 | 281.0 |
| 1 | 817/30 | 0.360 | 9.144 | 0.380 | 9.652 | 0.455 | 11.557 | 0.485 | 12.319 | 358.0 |
| 1/0 | 1045/30 | 0.395 | 10.033 | 0.425 | 10.795 | 0.495 | 12.573 | 0.535 | 13.589 | 436.0 |
| 2/0 | 1330/30 | 0.440 | 11.176 | 0.475 | 12.065 | 0.555 | 14.097 | 0.595 | 15.113 | 554.0 |
