MIL-W-16878
MIL-W-16878/5 EE類線MIL線纜
TAGS:
應用與描述：
單芯的聚四氟乙烯(PTFE) 絕緣MIL-W-16878/5(EE類)電線應用于軍事，電源導線，電子布線及醫療電子，美軍標電線具有估良的耐熱老化，焊接損壞，火焰及濕氣，PTFE 材料具有抵抗溶液，油脂，臭氧和大多數其他化學品。PTFE絕緣與其他絕緣相比具有節省空間和重量，易于安裝等特點。

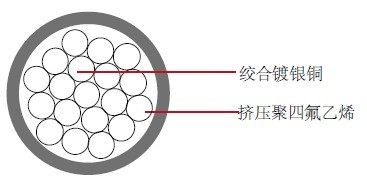

結構：
導體：絞合鍍銀銅
絕緣：擠壓聚四氟乙烯(PTFE)
絕緣壁厚度：0.015"
特性：
額定溫度：-60°C 到 200°C
額定電壓：1000 volts
MIL-W-16878/5( EE類)
顏色編碼：MIL-STD-104 (見12頁)
10 種基本顏色(黑，棕，紅，橙，黃，綠，藍，紫，灰，白)
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 | 成纜外徑 |
重量 LBS/MFT | ||
|---|---|---|---|---|---|---|
| IN | MM | IN | MM | |||
| 30 | 1/30 | 0.010 | 0.300 | 0.040 | 1.000 | 1.6 |
| 30 | 7/38 | 0.012 | 0.300 | 0.042 | 1.100 | 1.6 |
| 30 | 19/42 | 0.012 | 0.300 | 0.042 | 1.100 | 1.6 |
| 28 | 1/28 | 0.013 | 0.300 | 0.043 | 1.100 | 1.7 |
| 28 | 7/36 | 0.015 | 0.400 | 0.045 | 1.100 | 1.9 |
| 28 | 19/40 | 0.015 | 0.400 | 0.045 | 1.100 | 1.9 |
| 26 | 1/26 | 0.016 | 0.400 | 0.046 | 1.200 | 2.2 |
| 26 | 7/34 | 0.019 | 0.500 | 0.049 | 1.200 | 2.4 |
| 26 | 19/38 | 0.019 | 0.500 | 0.049 | 1.200 | 2.5 |
| 24 | 7/32 | 0.024 | 0.600 | 0.052 | 1.300 | 3.1 |
| 24 | 19/36 | 0.024 | 0.600 | 0.052 | 1.300 | 3.1 |
| 22 | 7/30 | 0.030 | 0.800 | 0.058 | 1.500 | 4.1 |
| 22 | 19/34 | 0.030 | 0.800 | 0.058 | 1.500 | 4.3 |
| 20 | 7/28 | 0.038 | 1.000 | 0.066 | 1.700 | 5.8 |
| 20 | 19/32 | 0.038 | 1.000 | 0.066 | 1.700 | 6.0 |
| 18 | 7/26 | 0.048 | 1.200 | 0.076 | 1.900 | 8.4 |
| 18 | 19/30 | 0.047 | 1.200 | 0.076 | 1.900 | 8.7 |
| 16 | 19/29 | 0.053 | 1.300 | 0.085 | 2.200 | 11.0 |
| 14 | 19/27 | 0.067 | 1.700 | 0.100 | 2.500 | 16.5 |
| 12 | 19/25 | 0.084 | 2.100 | 0.120 | 3.000 | 24.6 |
| 10 | 37/26 | 0.108 | 2.700 | 0.143 | 3.600 | 36.6 |
