時間：2021-11-25 16:49:39????點擊量：558

應用與描述：

單芯聚全氟乙丙烯(FEP)/聚酰亞胺/聚全氟乙丙烯(FEP)膠帶絕緣M81381/11電纜應用于航空航天，此類線纜非常適合與排放黑煙及超負荷的穩(wěn)定性有關的應用程序。

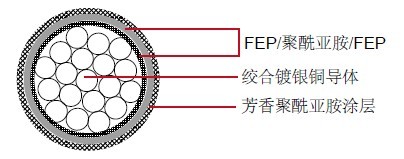

結構：

導體：絞合鍍銀銅導體

絕緣：聚全氟乙丙烯(FEP)/聚酰亞胺/ 聚全氟乙丙烯(FEP)帶絕緣

絕緣壁厚度：0.0065" (小于等于10 AWG) ,或者聚酰胺編織(大于等于8 AWG) (0.0084" or 0.0170" )

護套：芳香聚酰亞胺涂層

特性：

額定溫度： -55°C + 200°C

額定電壓: 600 volts

顏色編碼：MIL-STD-104 (見42頁 )

10 種基本顏色(黑，棕，紅，橙，黃，綠，藍，紫，灰，白)

尺寸和重量：

AWG	導體絞合	導體直徑（* 大）		導體直徑（* 小）		成纜外徑（*大）		成纜外徑（*小）		*大電阻 @ 20°C OHMS/ MFT	重量 LBS/MFT
		IN	MM	IN	MM	IN	MM	IN	MM
24	19/36	0.024	0.610	0.023	0.580	0.044	1.118	0.040	1.016	24.30	1.9
22	19/34	0.030	0.760	0.029	0.740	0.049	1.245	0.045	1.143	15.10	2.8
20	19/32	0.038	0.970	0.037	0.940	0.057	1.448	0.053	1.346	9.19	4.2
18	19/30	0.048	1.220	0.046	1.170	0.067	1.702	0.063	1.600	5.79	6.5
16	19/29	0.054	1.370	0.052	1.320	0.073	1.854	0.068	1.727	4.52	8.1
14	19/27	0.068	1.730	0.065	1.650	0.086	2.184	0.081	2.057	2.88	12.0
12	37/28	0.087	2.210	0.084	2.130	0.105	2.667	0.100	2.540	1.90	19.0
10	37/26	0.110	2.790	0.106	2.690	0.127	3.226	0.122	3.099	1.19	29.0
8	133/29	0.166	4.220	0.158	4.010	0.206	5.232	0.188	4.775	0.66	61.8
6	133/27	0.208	5.280	0.198	5.030	0.251	6.375	0.228	5.791	0.42	95.1
4	133/25	0.263	6.680	0.250	6.350	0.306	7.772	0.280	7.112	0.27	148
2	665/30	0.340	8.640	0.320	8.130	0.378	9.601	0.350	8.890	0.17	235
