AGG-DC 硅橡膠直流高壓線
TAGS:
型 號：AGG
執行標準：Q/IRMV2-2008
產品特性：
1、額定電壓： 5KV、10KV、15KV、20KV、25KV、30KV、50KV、100KV
2、工作溫度：-60～+200℃

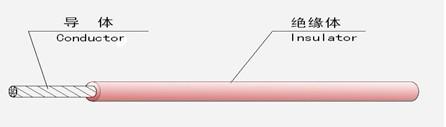

3、導 體：絞合鍍錫銅線
4、絕 緣：硅橡膠
5、顏 色：紅/黃/蘭/白/黑/黃綠/棕等
特點/用途：
具有優良的高溫耐低溫性能，具有優良的電絕緣性能，優良的化學穩定性能，耐高電壓，耐老化，使用壽命長。且柔軟便于安裝。
廣泛應用于煤氣點火、汽車點火、高壓測試臺、電視機、微波爐、霓紅燈、儀器儀表內部高壓、安裝連接用電子電器及其他器械的高電壓場合。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
電壓等級 KV | 導體標稱截面 | 導體結構 | 絕緣厚度 | 平均外徑 | 20 ℃ 時導體電阻*大值 |
根數/單線直徑 | |||||
5 | 0.20 | 7/0.20 | 1.00 | 2.60 | 95.0 |
0.35 | 19/0.16 | 1.00 | 2.80 | 53.1 | |
0.50 | 16/0.20 | 1.00 | 3.00 | 10.1 | |
0.75 | 24/0.20 | 1.20 | 3.60 | 26.7 | |
1.00 | 32/0.20 | 1.30 | 4.00 | 20.0 | |
1.50 | 30/0.25 | 1.50 | 4.60 | 13.7 | |
2.50 | 49/0.25 | 1.60 | 5.40 | 8.21 | |
10 | 0.20 | 7/0.20 | 1.30 | 3.20 | 95.0 |
0.35 | 19/0.16 | 1.30 | 3.40 | 53.1 | |
0.50 | 16/0.20 | 1.30 | 3.60 | 10.1 | |
0.75 | 24/0.20 | 1.50 | 4.20 | 26.7 | |
1.00 | 32/0.20 | 1.50 | 4.40 | 20.0 | |
1.50 | 30/0.25 | 1.80 | 5.20 | 13.7 | |
2.50 | 49/0.25 | 1.80 | 5.80 | 8.21 | |
4.00 | 56/0.30 | 2.00 | 6.80 | 5.09 | |
6.00 | 84/0.30 | 2.00 | 7.60 | 3.39 |
電壓等級 | 導體標稱截面 | 導體結構 | 絕緣厚度 | 平均外徑 | 20 ℃ 時導體電阻*大值 |
根數/單線直徑 | |||||
15 | 0.20 | 7/0.20 | 1.70 | 4.00 | 95.0 |
0.35 | 19/0.16 | 1.70 | 4.20 | 53.1 | |
0.50 | 16/0.20 | 1.70 | 4.40 | 40.1 | |
0.75 | 24/0.20 | 2.00 | 5.20 | 26.7 | |
1.00 | 32/0.20 | 2.00 | 5.30 | 20.0 | |
1.50 | 30/0.25 | 2.20 | 6.00 | 13.7 | |
2.50 | 49/0.25 | 2.20 | 6.60 | 8.21 | |
4.00 | 56/0.30 | 2.40 | 7.60 | 5.09 | |
6.00 | 84/0.30 | 2.40 | 8.40 | 3.39 | |
20 | 0.20 | 7/0.20 | 1.80 | 4.20 | 95.0 |
0.35 | 19/0.16 | 1.80 | 4.40 | 53.1 | |
0.50 | 16/0.20 | 1.80 | 4.60 | 40.1 | |
0.75 | 24/0.20 | 2.20 | 5.60 | 26.7 | |
1.00 | 32/0.20 | 2.20 | 5.80 | 20.0 | |
1.50 | 30/0.25 | 2.40 | 6.40 | 13.7 | |
2.50 | 49/0.25 | 2.40 | 7.00 | 8.21 | |
4.00 | 56/0.30 | 2.60 | 8.00 | 5.09 | |
6.00 | 84/0.30 | 2.60 | 8.80 | 3.39 | |
25 | 0.20 | 7/0.20 | 2.50 | 5.60 | 95.0 |
0.35 | 19/0.16 | 2.50 | 5.80 | 53.1 | |
0.50 | 16/0.20 | 2.50 | 6.00 | 40.1 | |
0.75 | 24/0.20 | 2.70 | 6.60 | 26.7 | |
1.00 | 32/0.20 | 2.70 | 6.80 | 20.0 | |
1.50 | 30/0.25 | 2.90 | 7.50 | 13.7 | |
2.50 | 49/0.25 | 2.90 | 8.00 | 8.21 | |
4.00 | 56/0.30 | 3.10 | 9.00 | 5.09 | |
6.00 | 84/0.30 | 3.10 | 9.80 | 3.39 | |
30 | 0.20 | 7/0.20 | 3.00 | 6.60 | 95.0 |
0.35 | 19/0.16 | 3.00 | 6.80 | 53.1 | |
0.50 | 16/0.20 | 3.00 | 7.00 | 40.1 | |
0.75 | 24/0.20 | 3.40 | 8.00 | 26.7 | |
1.00 | 32/0.20 | 3.40 | 8.20 | 20.0 | |
1.50 | 30/0.25 | 3.60 | 9.00 | 13.7 | |
2.50 | 49/0.25 | 3.60 | 9.40 | 8.21 | |
4.00 | 56/0.30 | 3.80 | 10.5 | 5.09 | |
6.00 | 84/0.30 | 3.80 | 11.2 | 3.39 | |
50 | 0.20 | 7/0.20 | 7.00 | 14.6 | 95.0 |
0.35 | 19/0.16 | 7.00 | 14.8 | 53.1 | |
0.50 | 16/0.20 | 7.00 | 15.0 | 40.1 | |
0.75 | 24/0.20 | 7.20 | 15.6 | 26.7 | |
1.00 | 32/0.20 | 7.20 | 15.8 | 20.0 | |
1.50 | 30/0.25 | 7.50 | 16.6 | 13.7 | |
2.50 | 49/0.25 | 7.50 | 17.2 | 8.21 | |
4.00 | 56/0.30 | 8.00 | 19.0 | 5.09 | |
6.00 | 84/0.30 | 8.00 | 20.0 | 3.39 | |
100 | 1.00 | 32/0.30 | 12.0 | 25.0 | 20.0 |
1.50 | 30/0.25 | 13.0 | 27.8 | 13.7 | |
2.50 | 49/0.25 | 13.0 | 28.5 | 8.21 | |
注：根據雙方技術協議，可生產其他規格的產品。 | |||||
